Als bedrijf gespecialiseerd in PVC-fittingen , wij krijgen veel vragen over beslag. Deze vragen hebben vaak te maken met de maten en afmetingen van buisfittingen, wat logisch is omdat deze onderwerpen verwarrend kunnen zijn. Andere vragen gaan over de fittingen zelf en waarvoor ze bedoeld zijn. Compatibiliteit en algemene kennis van pijpfittingen kunnen veel zijn als u nieuw bent in de wereld van PVC. Als u uw PVC-kennis probeert uit te breiden, kunt u deze blogpost gebruiken als studiegids voor pijpfittingen. In deze gids worden alle belangrijke soorten PVC-fittingen beschreven, evenals hoe en waarom u ze moet gebruiken. Het is een lang bericht, dus gebruik de onderstaande inhoudslijst om naar het gewenste gedeelte te gaan.
- Wat PVC-fittingen zijn en waar ze worden gebruikt
- Fittingtypes en een identificatieschema
- Afmetingen PVC-buis en fitting
- Connectoren met schroefdraad versus opsteekfittingen
- Elleboogfittingen en gebruikelijke leidingbochten
- Koppelingen, verloopstukken en buisconnectoren
- Drukvaste en geflensde fittingen
- Zwarte PVC-buis en speciale materialen
- PVC-fittingen compared with HDPE fittings
- Het installeren van een PVC-rioleringssysteem
- Namen en verklarende woordenlijst voor afvoerfittingen
- PE- en PVC-fittingoplossingen
- Veelgestelde vragen
Wat PVC-fittingen zijn en waar ze worden gebruikt
Een PVC-fitting is een gegoten kunststof onderdeel dat delen van PVC-buis binnen een leidingsysteem verbindt, omleidt, aftakt, verkleint of afdicht. Samen vormen PVC-buis- en PVC-fittingcomponenten het merendeel van de residentiële watertoevoerleidingen, irrigatienetwerken, afvoerafvoersystemen en veel licht-industriële procesleidingen. De reden dat PVC-buizen zo gebruikelijk zijn, komt neer op een korte lijst met praktische eigenschappen: ze zijn bestand tegen corrosie en kalkaanslag, ze zijn licht van gewicht in vergelijking met metalen buizen, ze zijn qua afmetingen consistent van partij tot partij, en ze zijn eenvoudig te snijden, verbinden en repareren zonder speciaal zwaar gereedschap.
PVC-waterleidingen en fittingen worden vervaardigd volgens erkende maatnormen, zodat een buis uit de ene productierun past op een fitting uit een andere, op voorwaarde dat beide dezelfde nominale maat en schemaklasse hebben. Die standaardisatie is wat een Studiegids voor pijpfittingen zoals deze is handig, want als je eenmaal de naamgevingsconventies en maatlogica begrijpt, is dezelfde logica van toepassing op ellebogen, T-stukken, koppelingen, verloopstukken, adapters, doppen en verbindingen.
In deze gids worden de belangrijkste categorieën PVC-fittingen besproken, hoe de afmetingen van PVC-buizen en fittingen worden gemeten, het verschil tussen schroefdraad- en slipverbindingen, en hoe PVC zich verhoudt tot HDPE-buizen en HDPE-fittingsystemen voor projecten waarbij beide materialen kunnen worden overwogen. Er zijn overal grafieken en referentietabellen opgenomen om de maatinformatie gemakkelijker te kunnen scannen.
Algemeen PVC-fitting Typen en een identificatieschema
Verschillende PVC-buisfittingen zijn gevormd voor verschillende taken binnen een leidingtraject. Sommige veranderen de stroomrichting, sommige splitsen een enkele leiding in twee of meer takken, en weer andere verbinden, verkleinen of sluiten eenvoudigweg een leidinguiteinde. De onderstaande lijst bevat de soorten fittingen die het vaakst verschijnen wanneer mensen zoeken naar typen fittingen van pvc of proberen een vorm die ze vasthouden aan een naam te koppelen.
Ellebogen
Een elleboog verandert de richting van een leidingtraject, meestal met 90 graden of 45 graden. Ellebogen zijn een van de meest bestelde loodgietersellebogen die PVC-aannemers bij de hand hebben, omdat bijna elke run minstens één richtingsverandering nodig heeft.
T-stukken
Een T-stuk splitst één lijn in een tak en vormt een T-vorm. T-stukken worden overal gebruikt waar een enkele toevoer- of afvoerleiding twee richtingen moet voeden, bijvoorbeeld waar een armatuurtak een hoofdlijn verlaat.
Koppelingen
Een koppeling is een korte, rechte pijpverbindingsfitting die wordt gebruikt om twee stukken pijp in een rechte lijn met elkaar te verbinden, een lijn te verlengen of een beschadigd gedeelte te repareren.
Verloopstukken en verloopbussen
Een verloopstuk, soms geïnstalleerd als een verloopbus, stapt een lijn naar beneden van een grotere nominale maat naar een kleinere, of voert deze omhoog in de omgekeerde richting.
Adapters
Adapters gaan over tussen verbindingsstijlen, meestal tussen een slipmof (solventlas) aan de ene kant en een schroefdraadverbinding aan de andere kant, wat is hoe een plastic pijpconnector vaak samenkomt met een metalen klep, pomp of armatuur.
Kruisen
Een kruis heeft vier openingen die in een plusvorm zijn gerangschikt en wordt minder vaak gebruikt dan een tee, meestal wanneer twee zijlijnen een hoofdloop op hetzelfde punt moeten verlaten.
Doppen en pluggen
Een dop past over de buitenkant van een buisuiteinde om deze af te dichten, terwijl een plug in de binnenkant van een fittingopening past of past. Beide worden gebruikt om ongebruikte lijnen af te sluiten, zowel tijdelijk tijdens de bouw als permanent.
Vakbonden
Dankzij een verbinding kan een leidingdeel worden losgekoppeld en opnieuw worden aangesloten zonder te snijden, wat handig is overal waar toekomstige toegang voor onderhoud of vervanging wordt verwacht.
| Montagetype | Typische functie | Algemeen Connection Style |
|---|---|---|
| Elleboog van 90 en 45 graden | Verander de stroomrichting | Uitglijden of schroefdraad |
| T-stuk | Vertak een lijn in twee richtingen | Uitglijden of schroefdraad |
| Koppeling | Verbind twee buislengtes in een recht stuk | Slip |
| Verloopstuk / bus | Stap een lijn omhoog of omlaag in grootte | Uitglijden of schroefdraad |
| Adapter | Overgang tussen slip en draad | Gemengd |
| Kap | Dicht de buitenkant van een buisuiteinde af | Uitglijden of schroefdraad |
| Unie | Sta het verbreken van de verbinding toe en maak opnieuw verbinding voor service | Met schroefdraad |

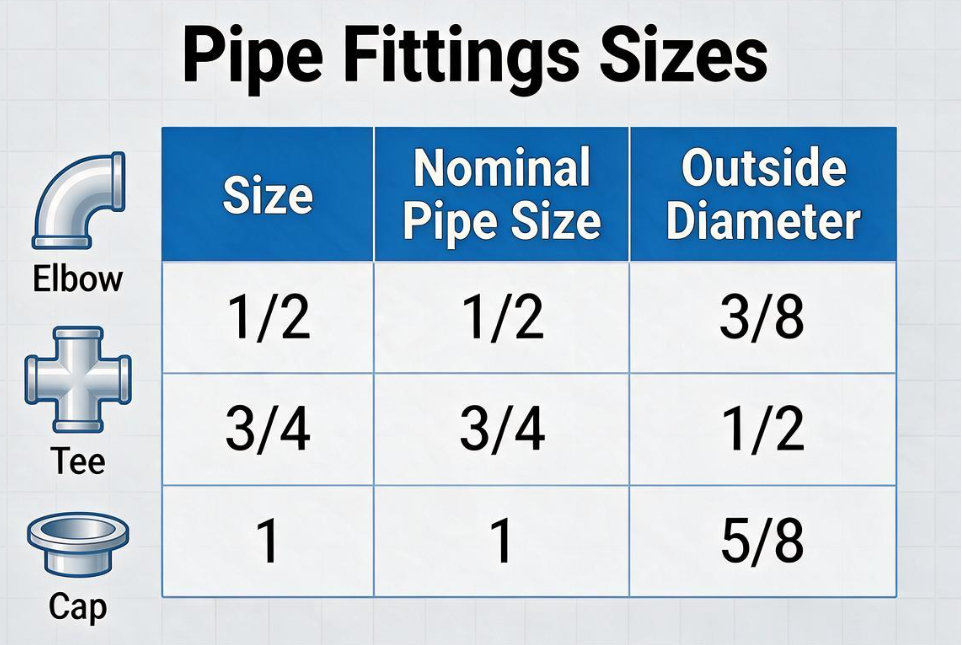

Afmetingen PVC-buis en fitting: Schema 40 Maatreferentie
De juiste afmetingen van Schema 40 PVC-buisfittingen zijn van groter belang dan bijna elk ander onderdeel van een leidingproject, omdat een fitting is afgestemd op een specifieke buitendiameter en niet op het ronde getal dat op de doos is afgedrukt. De nominale maat is een label, terwijl de buitendiameter de afmeting is waarvoor een fittingmof daadwerkelijk is gegoten. Het verwarren van deze twee is de meest voorkomende reden dat een fitting niet op een buis glijdt.
Telescopische pvc-buismaten, dat wil zeggen buizen die zijn ontworpen om van de ene nominale maat in de volgende over te stappen via verloopstukken, volgen dezelfde buitendiameterlogica, dus zodra één maat is bevestigd, kan de rest van een telescopische run worden gepland aan de hand van de onderstaande referentietabel.
| Nominale maat | Buitendiameter (inch) | Gemiddelde wanddikte (inch) |
|---|---|---|
| 1/2 inchchch | 0.840 | 0.109 |
| 3/4 inchchch | 1.050 | 0.113 |
| 1 inchch | 1.315 | 0.133 |
| 1-1/2 inchch | 1.900 | 0.145 |
| 2 inch | 2.375 | 0.154 |
| 3 inchch | 3.500 | 0.216 |
| 4 inch | 4.500 | 0.237 |
Buitendiameter in inches volgens nominale buismaat, Schedule 40 PVC
Gemiddelde wanddikte in inches naarmate de nominale buismaat toeneemt, Schedule 40 PVC
PVC-connectoren met schroefdraad versus opsteekfittingen
Van de meest voorkomende soorten waterleidingverbindingen die worden gebruikt in PVC-loodgieterswerk, dekken twee methoden de grote meerderheid van de installaties: lasfittingen met oplosmiddel en schroefdraadfittingen. De keuze tussen deze hangt af van de vraag of een gewricht permanent of verwijderbaar moet zijn.
Slip-on (oplosmiddellas) fittingen
Opsteekbare pvc-fittingen worden verbonden met behulp van oplosmiddelcement, dat de buis- en fittingoppervlakken chemisch samensmelt tot één stuk zodra het is uitgehard. Deze methode levert een permanente, doorgaans lekbestendige verbinding op en is de standaardbenadering voor de meeste ondergrondse, verborgen of vaste leidingtrajecten.
PVC-fittingen met schroefdraad
Een PVC-buisverbinding met schroefdraad maakt gebruik van gegoten schroefdraad gecombineerd met schroefdraadafdichtmiddel of tape. PVC-connectoren met schroefdraad worden doorgaans gebruikt waar een leiding moet worden aangesloten op een klep, pomp, meter of een ander onderdeel dat voor onderhoud verwijderbaar moet zijn. De schroefdraadverbindingen van PVC-buizen mogen niet te vast worden aangedraaid, omdat PVC-draden brozer zijn dan metalen draden en een overmatig koppel de fitting kan doen barsten.
| Factor | Slip-on / oplosmiddellas | Met schroefdraad |
|---|---|---|
| Verwijderbaar | Nee, definitief na genezing | Ja, kan gedemonteerd worden |
| Typisch gebruik | Begraven of vaste runs | Kleppen, pompen, armaturen |
| Montagemethode | Primer en oplosmiddelcement | Afdichtingstape of pasta |
PVC-elleboogfittingen en gewone leidingbochten: een technisch overzicht
Een pvc-elleboogfitting is een van de meest gebruikte componenten in elke run, en het begrijpen van de meest voorkomende soorten leidingbochten en fittingen helpt bij het plannen van een lay-out of het lezen van een onderdelenlijst. Standaard pvc-bochten worden geleverd in een klein aantal gemeenschappelijke hoeken, elk geschikt voor een andere lay-outbehoefte.
- Bocht van 90 graden, gebruikt voor een volledige richtingsverandering, zoals het veranderen van een lijn van een muur in een vloerloop
- Elleboog van 45 graden, gebruikt waar een zachtere richtingsverandering de stromingsturbulentie vermindert
- Elleboog van 22,5 graden, gebruikt voor lange, geleidelijke bewegingen, vaak bij afvoerlopen
- Straatelleboog, die één slip- en één spie-uiteinde heeft, waardoor deze rechtstreeks op een andere fitting kan worden aangesloten zonder een korte pijpstomp
Vereenvoudigd structureel aanzicht van een pijp die een fittingmof binnengaat bij een ellebooggewricht
Koppelingen, Reducers and Pipe Connectors for Joining PVC Pipe
Een pvc-koppeling is de eenvoudigste pijpverbinder die beschikbaar is en verbindt twee pijpuiteinden in een rechte lijn zonder verandering in maat of richting. Voor projecten waarbij alleen PVC- en PVC-profielen hoeven te worden verbonden zonder dat er van buismateriaal hoeft te worden gewisseld, is een gewone rechte koppeling meestal de meest directe optie. Een reparatiekoppeling, die geen interne stoprand heeft, is ontworpen om volledig op één buisuiteinde te schuiven voordat hij over een ingesneden of beschadigd gedeelte wordt gecentreerd, wat handig is als er geen ruimte is om de buis op zijn plaats te draaien.
Wanneer twee verschillende buismaten elkaar moeten ontmoeten, leidt een verloopstuk of verloopbus de leiding naar beneden of naar boven. Een kunststof buisconnector die als adapter wordt gebruikt, kan ook op één enkel overgangspunt overschakelen van slip naar draad, of van PVC naar een andere compatibele fittingstijl. Omdat de wanddikte zowel toeneemt met de drukklasse als met de nominale maat, is het de moeite waard om beide afmetingen te controleren voordat u een kunststof buiskoppeling voor een drukleiding bestelt.
Geschatte wanddikte in inches, Schedule 40 versus Schedule 80, alleen ter referentie
Drukvaste PVC-fittingen en flensverbindingen
Druk-pvc-buisfittingen worden beoordeeld in combinatie met de buis waarop ze worden geïnstalleerd, omdat de druk die een systeem aankan afhangt van de wanddikte, temperatuur en het specifieke schema of de gebruikte drukklasse. Schedule 40 en Schedule 80 zijn de twee meest voorkomende drukklassen voor lassystemen met schroefdraad en oplosmiddel, waarbij Schedule 80 dikkere wanden biedt bij dezelfde nominale maat voor toepassingen met hogere druk of hogere mechanische belasting.
Pvc-flensfittingen gebruiken een geschroefde verbinding met pakkingen in plaats van oplosmiddelcement of schroefdraad, waardoor ze een praktische keuze zijn overal waar een leiding moet worden aangesloten op een pomp, klep, tank of een ander apparaat dat mogelijk moet worden verwijderd voor onderhoud. Flensverbindingen zijn ook zinvol bij grote diameters waar oplosmiddellassen onpraktisch wordt om betrouwbaar in het veld uit te voeren.
Zwarte PVC-buis en andere speciale PVC-materialen
Zwarte pvc-buis wordt doorgaans geformuleerd met extra carbonblack voor een betere weerstand tegen blootstelling aan ultraviolette straling, waardoor het een gebruikelijke keuze is voor bovengrondse afvoeren, elektrische leidingen en buiteninstallaties die gedurende langere perioden in direct zonlicht blijven. Standaard witte of grijze PVC-buis kan ook worden beschermd met verf of een externe folie wanneer deze naar buiten moet lopen, maar zwart PVC wordt vaak specifiek gekozen om die extra stap te verminderen.
PVC-fittingen vergeleken met HDPE-fittingen
PVC-buis en HDPE-buis zijn beide veelgebruikte kunststof leidingmaterialen, maar ze zijn op een andere manier met elkaar verbonden en passen bij enigszins verschillende projectprofielen. PVC-fittingverbindingen zijn afhankelijk van lassen of draadsnijden met oplosmiddel, die beide kunnen worden voltooid met handgereedschap en een korte uithardings- of afdichtingsstap. HDPE-fittingverbindingen zijn over het algemeen afhankelijk van hittefusie, stomplas of elektrofusie, waarbij het materiaal zelf wordt gebonden in plaats van het aan elkaar te lijmen of in elkaar te rijgen, en waarvoor doorgaans speciale smeltapparatuur nodig is.
Omdat HDPE-buis flexibeler is dan PVC-buis, tolereert deze grondbewegingen en kan deze vaak met minder hulpstukken rond kleine obstakels worden geleid. PVC-buis- en PVC-fittingsystemen zijn daarentegen stijf, waardoor de doorgangen recht en voorspelbaar blijven en de lay-out in gestructureerde, bovengrondse of binneninstallaties kan worden vereenvoudigd.
Algemene relatieve vergelijking voor referentiedoeleinden; De werkelijke prestaties zijn afhankelijk van de formulering, temperatuur en installatieomstandigheden
Geen van beide materialen is een universele vervanging voor de andere. PVC-fittingsystemen zijn doorgaans geschikt voor binnenloodgieterswerk, irrigatie en vele drainagetoepassingen, terwijl HDPE-buis- en HDPE-fittingsystemen vaak worden geselecteerd voor ondergrondse waterleidingen, gasdistributie en projecten waar flexibiliteit en gefuseerde, gezamenlijke vrije doorgangen een voordeel zijn.
Een PVC-sanitairsysteem installeren: stapsgewijze overwegingen
Dit is geen compleet pvc-loodgieterswerk, aangezien de omstandigheden ter plaatse en de lokale loodgietersvoorschriften altijd prioriteit hebben, maar de algemene volgorde hieronder schetst hoe een pvc-loodgieterswerk doorgaans wordt gemonteerd zodra de buizen en fittingen bij de hand zijn.
- Meet het traject en markeer de buis, rekening houdend met de diepte die de buis in elke fittingmof zal steken
- Snijd de buis vierkant af met een pijpsnijder of een zaag met fijne tanden
- Ontbraam het afgesneden uiteinde en schuin de rand lichtjes af, zodat deze gelijkmatig in de mof past
- Pas de lay-out droog aan voordat u cement aanbrengt, controleer de hoeken en de plaatsingsrichting
- Breng waar nodig primer aan, gevolgd door oplosmiddelcement op zowel het buisuiteinde als de fittingmof
- Steek de buis er met een lichte draai in en houd hem op zijn plaats gedurende de door de fabrikant aanbevolen uithardingstijd
- Houd rekening met de volledige uithardingstijd vermeld door de cementfabrikant voordat u de lijn onder druk zet of test
- Druktest of stromingstest van de voltooide pvc-sanitairinstallatie voordat deze wordt afgedekt of ingesloten
Het is belangrijk om deze volgorde in de juiste volgorde te volgen, omdat het overslaan van de stap voor het droogpassen een van de meest voorkomende redenen is waarom een installateur een fitting krijgt die in de verkeerde hoek is gecementeerd.
Namen van afvoerpijpfittingen en algemene woordenlijst voor pijpfittingen
De namen van afvoerbuisfittingen kunnen enigszins afwijken van de namen van drukfittingen, omdat afvoerafvoerfittingen zo zijn gevormd dat het afval soepel blijft stromen in plaats van dat ze de druk vasthouden. De onderstaande lijst bevat termen die vaak voorkomen bij het lezen van een lijst met afvoeronderdelen of het vergelijken van verschillende soorten buisfittingen.
| Termijn | Beschrijving |
|---|---|
| Sanitair T-stuk | Een T-stuk met een licht gebogen tak, gebruikt in afvoerleidingen om turbulentie en verstoppingsrisico's te verminderen |
| Wye-fitting | Een Y-vormige takfitting die een lijn onder een hoek verbindt in plaats van rechtdoor |
| Reinigingsmontage | Een fitting met een verwijderbare plug die toegang biedt voor het vrijmaken van een verstopte afvoerleiding |
| Ventilatiefitting | Verbindt een afvoerleiding met een ventilatieschoorsteen om de luchtdruk in het systeem te helpen egaliseren |
| Trap-adapter | Verbindt een armatuursifon met de afvoerleiding eronder |
| Bus | Een reduceerfitting die de openingsgrootte in een andere fitting verkleint |
PE- en PVC-fittingoplossingen van Jiangyin Huada
Kleur uw wereld met uitmuntendheid en innovatie. Jiangyin Huada is een vertrouwde bron voor premium kleurenmasterbatch, hoogwaardige kunststof buizen en fittingen. Onze toewijding aan de buizen- en pijpleidingindustrie, onze focus op productdiversiteit, het belang dat we hechten aan productkwaliteit en onze toewijding aan milieupraktijken en duurzame ontwikkeling hebben ertoe bijgedragen dat ons merk in de loop van de tijd erkenning heeft gekregen. Onze producten hebben bij veel projecten het vertrouwen van klanten gewonnen en ons merk wordt geassocieerd met betrouwbaarheid.
Als professionele OEM-fabrikant van PE-buizen en PE-buizenfabriek is ons merkverhaal er een van voortdurende vooruitgang en innovatie. Wij streven ernaar waarde te blijven creëren voor klanten en bij te dragen aan de ontwikkeling van de leidingindustrie, geleid door aanhoudende inspanningen en consistente principes.
PVC-fittingen: veelgestelde vragen
Q1. Waar worden PVC-fittingen voor gebruikt?
PVC-fittingen are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Vraag 2. Welke soorten PVC-fittingen zijn beschikbaar?
Algemeen PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Welke maten PVC-fittingen worden aangeboden?
PVC-fittingen are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Hoe worden PVC-fittingen aangesloten op PVC-buizen?
De meeste PVC-fittingen worden verbonden met behulp van oplosmiddelcement, waardoor een sterke, lekbestendige verbinding ontstaat. Sommige fittingen zijn afhankelijk van de toepassing ook verkrijgbaar met schroefdraad, compressie of andere verbindingsmethoden.
Vraag 5. Wat zijn de voordelen van PVC-fittingen
PVC-fittingen are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Vraag 6. Hoe wordt de juiste PVC fitting gekozen?
De juiste PVC-fitting moet worden geselecteerd op basis van de buismaat, het verbindingstype, de drukwaarde, de temperatuur, de vloeistof of het medium en de toepassingsomgeving. Het delen van buisspecificaties en toepassingsvereisten maakt het gemakkelijker om een geschikt fittingtype te identificeren.
